datalogic matrix 300n固定式讀碼器工業掃描器

DL.CODE操作手冊下載DL.CODE軟件下載信息: Matrix 300N?是一款超緊湊的圖像式條形碼閱讀器，專為高速和直接零件標識（DPM）而設計。 Matrix 300N?結合了具有超快圖像采集功能的高分辨率傳感器，像素高達1.3兆，幀率為60幀/秒。光學系統采用了液體透鏡模塊，實現了對焦的電子控制，可

咨詢熱線：400-8781877

詳細介紹產品參數 視頻演示資料下載

信息:

     Matrix 300N?是一款超緊湊的圖像式條形碼閱讀器，專為高速和直接零件標識（DPM）而設計。

   Matrix 300N?結合了具有超快圖像采集功能的高分辨率傳感器，像素高達1.3兆，幀率為60幀/秒。光學系統采用了液體透鏡模塊，實現了對焦的電子控制，可在不移動部件的情況下自動調節聚焦。

   該型號閱讀器采用創新性照明設計，在整個前表面都內嵌集成照明器。照明器具有亮場和暗場兩種照明模式，無論是對于普通、蝕刻、高反射性還是織構表面上的條形碼都能夠提供完美照明。Matrix 300N?具有超緊湊外形和旋轉接頭，因此非常適用于狹小空間。

   此外，M12，4芯連接器為OEM行業輕松集成到現有系統中提供了新標準。

   以太網供電（POE）選項是一種獨特的高性價比特性，通過標準的單一以太網連接就能實現閱讀器的供電和通訊。

   Matrix 300N?由新型軟件DL.CODE驅動，為客戶提供最大的使用便利性。

特點/優勢：

     高性能DPM讀取

    超緊湊型閱讀器，旋轉連接器系統

    快速和高分辨率的圖像傳感器：130萬像素，“真正的”60幀

    可選以太網供電

    集成雙照明：暗場/明場

得利捷MATRIX 300N通常用于條碼防重防錯，條碼防漏，避免產線發生重大錯料事件，為企業減少不必要的成本流失。

型號規格

訂貨編碼	描述	配置

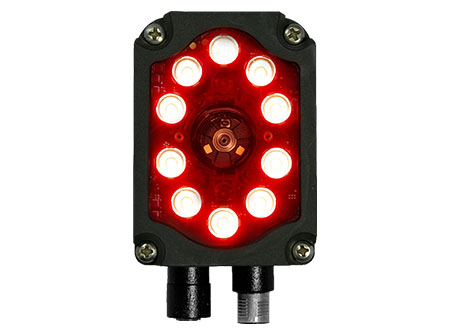

937600084	MATRIX 300N 423-010 LNS-9 RED MED STD	手動鏡頭9 mm，廣角紅色照明器(照明)

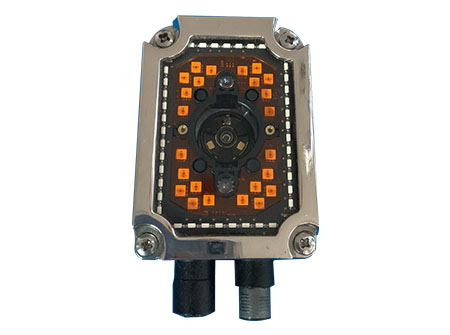

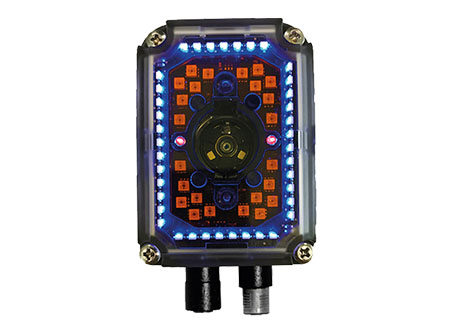

937600093	MATRIX 300N 483-010 LNS-9 MLT-DPM STD	手動鏡頭9 mm，DPM用多重照明器
937600088	MATRIX 300N 434-010 LNS-12 RED NARR STD	手動鏡頭12 mm，窄角紅色照明器
937600080	MATRIX 300N 435-010 LNS-16 RED NARR STD	手動鏡頭16 mm，窄角紅色照明器
937600056	MATRIX 300N 472-011 LQL-9 LT-DPM ESD	液態鏡頭9 mm，用于DPM的明場照明器
937600101	MATRIX 300N 412-014 LQL-9 RED WD ESD+PLZ	液態鏡頭9 mm，廣角紅色照明器
937600106	MATRIX 300N 453-015 LNS-9 WTH WD STD+PLZ	手動鏡頭9 mm，廣角白色照明器
其他選項：白色照明、6mm手動可調鏡頭、靜電安全、激光標記保護（YAG濾光片），偏振版濾光片。

Matrix 300N技術規格
尺寸	95 x 54 x 43 mm (3.73 x 2.13 x 1.69 in) Connector @ 0° 75 x 54 x 62 mm (2.95 x 2.12 x 2.45 in) Connector @ 90°
重量	238 g (8.3 oz.)帶鏡頭和內部照明器
外殼材質	鋁，塑料閱讀窗保護罩
工作溫度	手動聚焦機型：0°至+ 50°C（32至122°F）電子液態鏡頭機型0°至+ 45°C（32至113°F
儲存溫度	-20至70°C（-4至158°F）
保護等級	IP67
靜電安全	有，帶有靜電安全前蓋附件
YAG激光保護	有，帶有YAG截止濾波片
偏振濾光鏡	有，帶有偏振版濾光片
電源	標準：10 VDC至30 VDC /以太網供電：48 Vdc（IEEE.802.3af）
電力消耗	最高8 W；一般5W
傳感器	圖像分辨率1280 x 1024（130萬像素）-CMOS全局快門
幀率	60 幀/秒
光學變焦控制	電子液態鏡頭機型（LQL-9MM）手動固定鏡頭機型（LNS-6mm，LNS-9mm，LNS-12mm，LNS-16mm
光學模型/視野角度	66° (6mm) . 40° (9mm) . 32°(12mm) . 24° (16mm)
瞄準系統	雙激光指示器（CDRH / IEC Class II）
可讀符號	一維碼：所有標準一維符號 二維碼：數據矩陣、QR碼、Micro QR、Maxicode、Aztec 郵政碼：皇家郵政、日本郵政、Planet、Postnet等
通信接口	以太網10/100：以太網IP，TCP / IP，UDP，F(xiàn)TP，MODBUS TCP 串行RS232 / RS422 / RS485高達115.2 Kbit / s +輔助RS232 板載PROFINET-IO
閱讀器網絡	Datalogic ID-NET?
連接模式	直連模式，主/從，以太網點到點
數字輸入	2光隔離，無極性和軟件可編程
數字輸出	3軟件可編程PNP / NPN（短路保護）。OUT3可編程為輸入輸出電流最大100 mA，飽和電壓<3 V @ 100 mA
編程方法	基于Windows?的SW（DL.CODE?）通過以太網
用戶界面	X-PRESS?，嵌入式人機界面蜂鳴器、按鈕、7個LED（狀態、通信、觸發、良好閱讀、準備就緒、開機、網絡）
代碼質量指標	AIM DPM, ISO/IEC 15415, ISO/IEC 15416, ISO/IEC 16022, ISO/IEC 18004, AS9132A
